化工汙泥真空帶式脫水機是我公司自主研發的新型過濾設備。以專門的濾布為過濾介質，前區充分利用物料的重力和真空負壓真空脫水，真空脫水區采用固定支撐輥式，周邊采用摩擦阻力小的條形密封結構，快速真空脫水後進入二區高壓擠壓脫水，二區采用高壓擠壓輥，擠壓輥表麵設計有真空吸水槽，高壓擠壓之後在進行三區高壓真空脫水，三區真空脫水是依靠分配盤分配真空，保證大量擠壓水分被真空過濾。從而連續完成喂料、過濾，壓濾、過濾、卸料、濾布回用等工藝操作。

化工汙泥真空帶式脫水機具有過濾效率高、生產能力大、濾餅水分低、操作靈活，維修費用低等優點。可廣泛應用於化工、煤炭、食品、造紙、石墨、纖維等行業的脫水和部分工業物料的固液分離，該設備尤其對於疏散形、體積壓縮比較大物料的脫水有著良好的應用。

真空帶式脫水機結構特點：

1、化工汙泥真空帶式脫水機采用一級重力和真空負壓脫水，二級高壓擠壓脫水，三級高壓真空脫水，可以連續完成喂料、過濾、壓濾、過濾、卸料、濾布回用等工藝操作。

2、整體結構模塊化設計，可靈活組裝，便於運輸、安裝、維護。

3、蛇形自動糾偏，采用氣動張緊和氣動自動糾偏裝置，保證濾帶的正常運行，操作靈活，靈活簡單。

4、采用分配閥真空模式，高真空度，濾餅水分低，濾液可反複利用，減少排放。

5、全自動化運行，連續作業，運行平穩，采用DCS計算機控製係統或觸摸屏結合PLC控製，可實現現場和遠程自動控製。。

6、動力傳動機構采用變頻調速，調速範圍大，適應性廣。

7、設有*的可調濾布反衝洗裝置，可以根據物料的特性調整反衝洗壓力，保證濾布的脫水效果，采用*的排液係統，可適合工況條件下使用。

8、化工汙泥真空帶式脫水機采用紅外防護和緊急停車裝置，可實現一人多機操作，自動化程度高、操作簡單方便可靠。

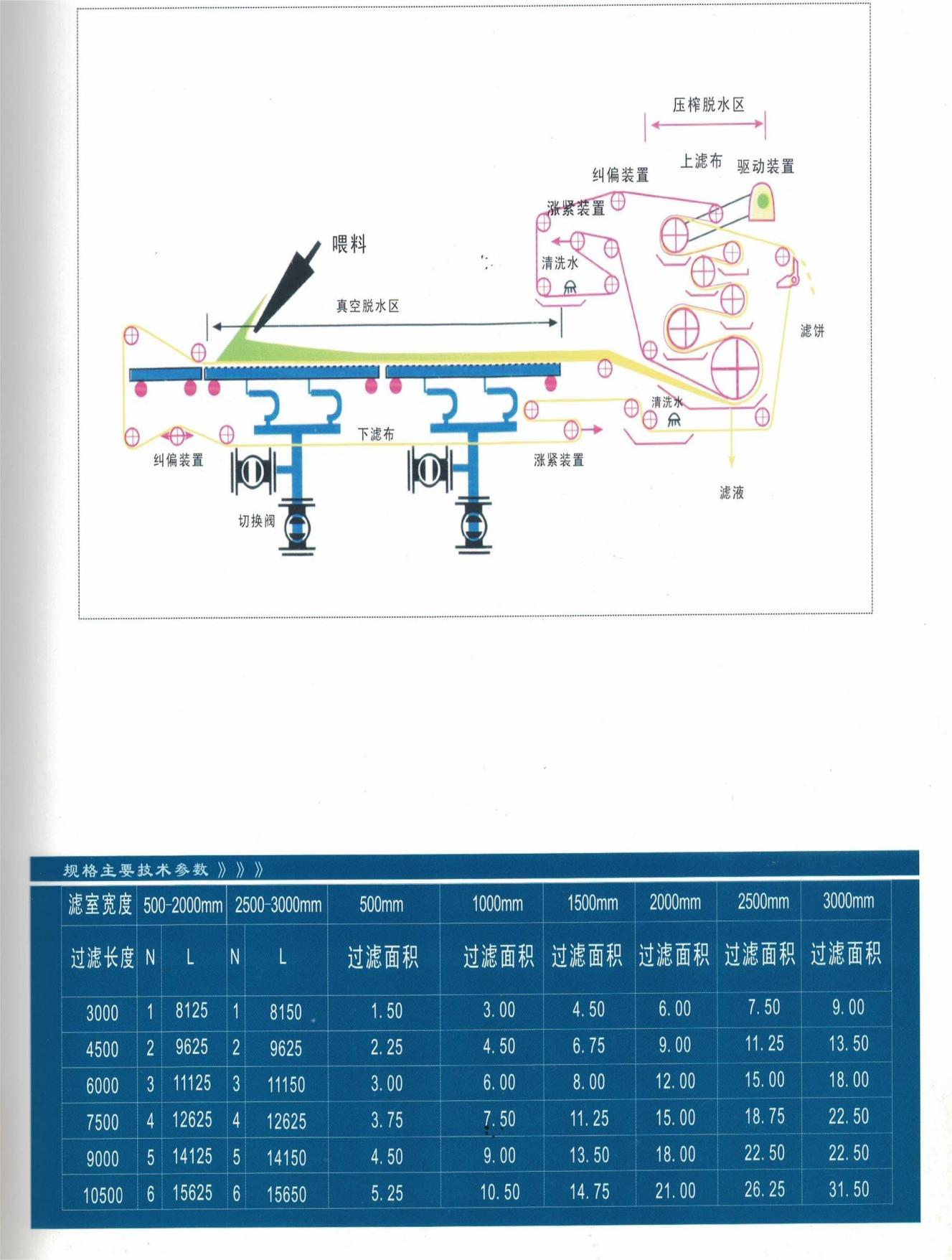

技術參數

選型指南

1、根據化工汙泥固液比、處理量、固體粒徑、粘度、固體堆比重選擇設備型號；

2、根據物料的PH值選擇過流部件材質，固體粒徑、物料的溫度選擇過濾介質；

3、適應濾餅壓縮比大於2：1的物料（10Kpa時）；

4、常洗滌的物料應選擇真空室長度大於10m的機型，其他洗滌的物料，應選擇浸濾機型；

5、同行業未使用過的相同物料應先做小試試驗再進行設備選型；

6、選擇過濾有效寬度的機型；

真空帶式過濾機是以真空負壓為推動力實現固液分離的設備，在結構上，過濾區段沿水平長度方向布置，可以連續完成過濾、洗滌、吸幹、濾布回用等作業。設備具有自動化程度高、生產能力大、洗滌效果好、濾餅水分低、操作靈活，維修簡單等優點。廣泛應用於冶金、礦山、化工、造紙、食品、製藥、環保等行業。

真空帶式過濾機工作原理

真空帶式過濾機以濾布為過濾介質，采用整體的環形橡膠帶作為真空室。環形橡膠帶由傳動裝置傳動連續運行，濾布鋪敷在膠帶上與之同步運行，腔帶與真空滑台接觸（真空室與橡膠帶間裝有環形摩擦帶並通入水形成水密封），料漿由布料器均勻地分布在濾布上。當真空室接通真空係統時，在橡膠帶上形成真空抽濾區，濾液穿過濾布經橡膠帶上的橫溝槽匯總並由中心孔進八真空室，固體顆料被截留在濾布上形成濾餅，隨著橡膠帶的移動，已形成的濾餅受壓力差影響逐步被脫幹，後濾布與膠帶分開，在卸料輥處將濾餅卸出，進入真空室的液體經氣水分離器排出。卸除濾餅後濾布經清洗後獲得回用，再經過一組支撐輥和糾偏裝置重新進入過濾區，開始進入新一過濾周期。橡膠帶式真空過濾機實現了真正意義上的連續運行、連續過濾，物料從進料、脫水、卸渣到濾布清洗，可以不間斷的連續進行。

技術特點

1：真空帶式過濾機整體結構模塊化設計，可靈活組裝，便於運輸和安裝。 2：自動化程度高；下料、過濾、洗滌、吸幹、卸料、濾布清洗均為連續自動化，提高生產效率，降低運行成本，減輕工人勞動強度。 3：過濾速度快；物料通過沉澱區，大顆粒在底層，小顆粒在上層，濾餅結構合理，濾液通透阻力小，可進行薄層快速過濾。 4：過濾工藝方便；濾餅厚度、洗水量。逆流洗滌級數、真空度、濾布速度任意調整，以達到過濾效果。 5：洗滌效果好；可實現多級平流或逆流洗滌，母液和洗滌液根據工藝需要可分別收集和再利用。 6：控製係統應用了DCS技術，可實現現場和遠程自動控製。

真空帶式過濾機以濾布為過濾介質，采用整體的環形橡膠帶作為真空室。環形橡膠帶由傳動裝置傳動連續運行，濾布鋪敷在膠帶上與之同步運行，腔帶與真空滑台接觸（真空室與橡膠帶間裝有環形摩擦帶並通入水形成水密封），料漿由布料器均勻地分布在濾布上。當真空室接通真空係統時，在橡膠帶上形成真空抽濾區，濾液穿過濾布經橡膠帶上的橫溝槽匯總並由中心孔進八真空室，固體顆料被截留在濾布上形成濾餅，隨著橡膠帶的移動，已形成的濾餅受壓力差影響逐步被脫幹，後濾布與膠帶分開，在卸料輥處將濾餅卸出，進入真空室的液體經氣水分離器排出。卸除濾餅後濾布經清洗後獲得回用，再經過一組支撐輥和糾偏裝置重新進入過濾區，開始進入新一過濾周期。橡膠帶式真空過濾機實現了真正意義上的連續運行、連續過濾，物料從進料、脫水、卸渣到濾布清洗，可以不間斷的連續進行。

真空過濾機產品優點

1、性能優勢

DI型移動盤式真空過濾機過濾效率高、濾餅洗滌效果好、濾布再生、操作靈活、維修費用低，濾餅洗滌方式可采用多級逆流或並流洗滌。特別適合於沉降速度較快、濾餅需多級洗滌的工藝過程。

2、配備優勢 （1）技術的真空自動平衡排液係統。無須控製，自動排液。A、B兩種型號供選擇； （2）新型濾帶自動快速糾偏裝置； （3）新型濾液集流係統； （4）氣控切換係統。切換快速，動作準確； （5）特別的真空密封裝置。密封性能好，使用壽命長。

真空過濾機應用範圍

化學工業：酒精、碳酸鈣、硫化鈉、氯酸鉀、合成樹脂、各種單體、活性碳、氫氧化鋁、鉻酸鹽、塑料、橡膠業助劑、殺菌劑、氧化鐵、氧化鉛、塗料、染料及其中間體、分子篩、催化劑等。

肥料：碳酸鈣、磷石膏、硝酸鈣、硫酸鈣（NPK）、硝磷法的泥漿。

食品：檸檬酸鈣、檸檬酸（在硫酸鈣中）、乳糖、蛋白質（馬鈴薯）、植物油、蔗糖、草酸鈣、漂白土油等。

醫藥：抗菌素、氯化銨、氟化蘇打、酶、輕瀉劑、青黴素鹽、鎮靜劑、維生素等。

礦業冶金：鈦鐵礦、鈾礦的分解物、鋁礦的提取、稀土礦的浸出和提取、氫氧化鋁、氧化鋁、金紅石、光鹵石、鉀鹽、銅渣、金屬的浮洗精礦、金精礦、紅泥、黃金的沉澱物、煤的泥漿（煤的浮洗物和細粉）等。

造紙：造紙廢液、工業廢水、濾紙紙漿等。環境保護：工業的排放廢水、汙水泥漿.

我公司製作各種汙水處理設備，研究開發的各類汙水處理設備，可根據客戶不同實際情況提供處理能力1-500m³/h的產品，可有效去除COD、BOD、懸浮物等汙染物。廣泛應用於生活、醫療汙水和礦山、冶金、化工、造紙、煤炭等工業汙水處理，使出水達到一級排放標準，高品質出水可直接排放或做澆花、洗車、衝洗等回用。
